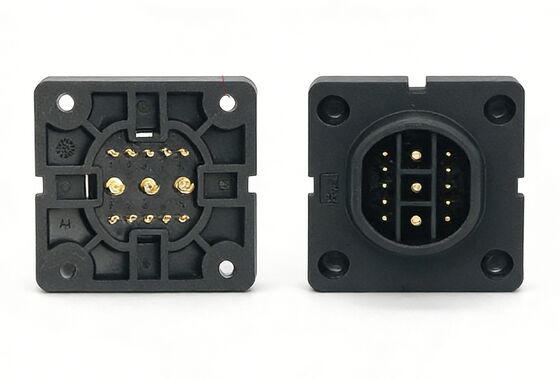

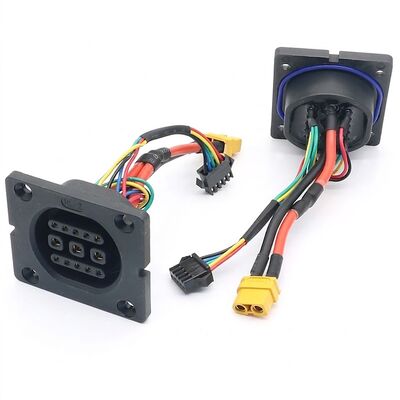

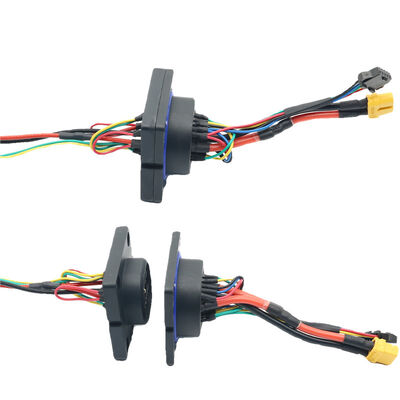

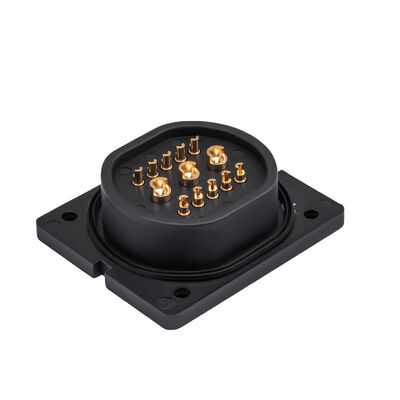

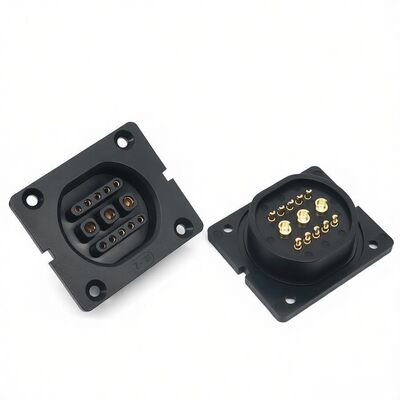

EV Şarjı ve BMS İletişimi için 3+10 Pin Hibrit Güç Konnektörü (Erkek/Dişi)

EV Şarj ve BMS İletişimi için 3+10 Pin Hibrit Güç Konektörü (Erkek/Dişi)

Ürün Tanımı

Bu 3+10 Serisi konektör elektrikli araçlar ve akıllı pil yönetimi için tasarlanmış yüksek yoğunluklu bir hibrit ara bağlantı sistemidir. 3 büyük güç terminali birincil akım iletimi için ve 10 küçük sinyal pini çok kanallı BMS veri değişimi için içerir. Güvenilirlik için tasarlanmış olup, 5000 eşleşme döngüsüne kadar destekler ve karmaşık güç sistemleri için güvenli, alev geciktirici bir bağlantı sağlar.

Özel Nitelikler

• Ürün Adı: 3+10 Pin EV Güç ve Sinyal Konektörü
• Konektör Cinsiyeti: Erkek Fiş ve Dişi Soket Seti
• Pin Sayısı: 13 Pin (3 Güç + 10 Sinyal)
• Gövde Malzemesi: Yüksek Dereceli UL94 V0 Alev Geciktirici Plastik
• Montaj Boyutları: 58mm x 50mm Panel Montajı (Dişi)
• Uygulama: E-bisiklet, Elektrikli Motosiklet, BMS, Şarj İstasyonu

Parametre ve Teknik Bilgiler aşağıdaki tablo

Temel Değer ve Noktalar:

1. Yüksek Yük Kapasitesi: Güç pinlerinde 20A'ya kadar akımı kaldıracak şekilde özel olarak tasarlanmıştır, hızlı şarj uygulamaları için uygundur.
2. Güvenilir Sinyal Bütünlüğü: Beş özel sinyal pini, Pil Yönetim Sistemleri (BMS) için kararlı veri iletimini sağlar.
3. Gelişmiş Güvenlik: UL94 V0 alev geciktiriciliğe ve yüksek bir yalıtım direncine sahiptir ≥100mΩ elektrik tehlikelerini önlemek için.
4. Endüstriyel Dayanıklılık: 3000+ eşleşme döngüsü için derecelendirilmiştir, günlük takıp çıkarma ile bile uzun hizmet ömrü sunar.
5. Hassas Uyum: Kontrollü takma kuvveti (20-60N), araç hareketi sırasındaki titreşime dayanıklı güvenli bir bağlantı sağlar.

Kullanım Senaryoları

• E-Mobilite: Elektrikli bisikletler, scooterlar ve motosikletler için birincil şarj ve deşarj portu.
• Pil Modülleri: Lityum pil paketleri ve güç değişim kabinetleri için ara bağlantı.
• Enerji Depolama: Taşınabilir dış mekan güç istasyonları ve ev enerji depolama sistemleri için güç arayüzü.
• Endüstriyel Güç: Kompakt alanlarda birleşik güç ve sinyal iletimi gerektiren otomatik ekipmanlar için uygundur.
